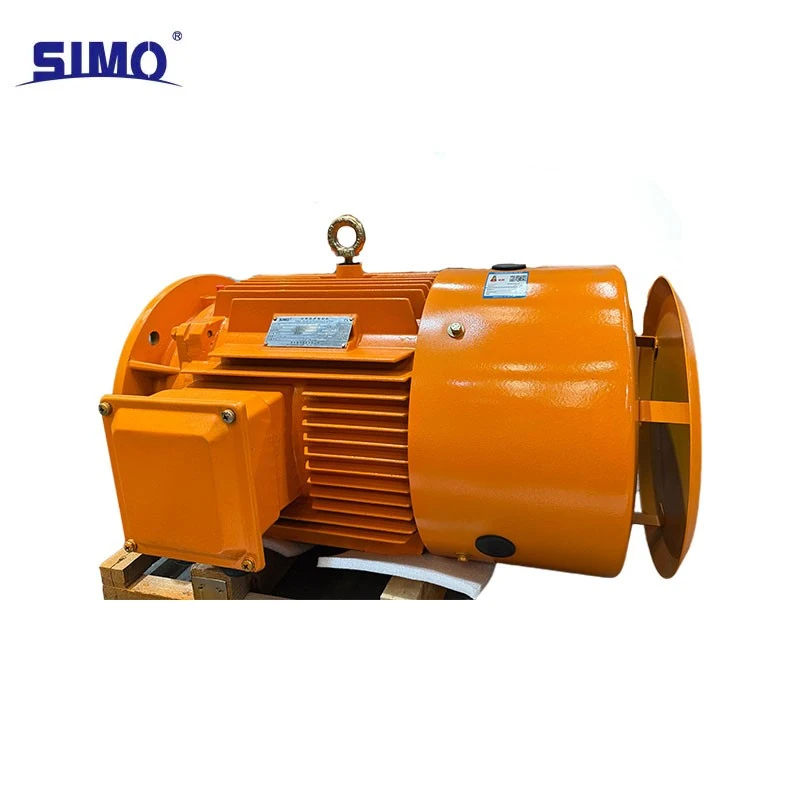

Ηλεκτρικός κινητήρας Im 3081 YE3-180M-4-18,5 kW 660V IC411

Ο κινητήρας ανήκει στη σειρά υψηλών αποδόσεων τριφασικών ασύγχρονων μηχανών YE3 (κλάση ενεργειακής απόδοσης IE3), κατασκευασμένο σύμφωνα με το πρότυπο IEC, έχει πλαίσιο No. 180M, 4 πόλους, ονομαστική ισχύ 18,5 kW, ονομαστική τάση 660 V, συχνότητα 50 Hz, λειτουργία S1 (stant).

1. Στέγαση και καλύμματα

Κατασκευασμένα από χυτοσίδηρο υψηλής αντοχής με ενισχυμένα πτερύγια ψύξης, έχουν υψηλή ακαμψία, χαμηλούς κραδασμούς, καλή απαγωγή θερμότητας και αντοχή στην παραμόρφωση. Παρέχετε υψηλή ακρίβεια ευθυγράμμισης στάτορα και ρότορα.

2. Στάτης και ρότορας

Ο στάτορας είναι κατασκευασμένος από υψηλής ποιότητας χάλυβα πυριτίου ψυχρής έλασης χαμηλών απωλειών. Η περιέλιξη γίνεται με σύστημα μόνωσης κατηγορίας F (155 βαθμοί C) με εμποτισμό κενού με βερνίκι, που αυξάνει την αντοχή στην υγρασία, την αντοχή και την αξιοπιστία. Ο ρότορας είναι ένας χυτός αλουμινισμένος κλωβός σκίουρου, με δυναμική ζυγοστάθμιση υψηλής ακρίβειας, σταθερά χαρακτηριστικά εκκίνησης και χαμηλές πρόσθετες απώλειες.

3. Ψύξη και προστασία

Ψύξη – IC411 (αυτοαεριζόμενο) με ενσωματωμένο ανεμιστήρα, δεν απαιτείται εξωτερική ψύξη. Βαθμός προστασίας – IP55 (πλήρης προστασία από τη σκόνη και το πιτσίλισμα νερού από οποιαδήποτε κατεύθυνση), κατάλληλο για σκονισμένα και υγρά βιομηχανικά περιβάλλοντα.

4. Ρουλεμάν και λίπανση

Τοποθετούνται ρουλεμάν υψηλής αξιοπιστίας, χαμηλού θορύβου με μακροχρόνια λίπανση, σχεδιασμένα για μακροχρόνια συνεχή λειτουργία. Τα ρουλεμάν είναι σφραγισμένα και προστατευμένα από σκόνη και διαρροή λιπαντικού.

5. Σχεδιασμός εγκατάστασης IM V1

Η κάθετη εγκατάσταση του IM V1 (άξονας προς τα κάτω, με φλάντζα και πόδια) εξασφαλίζει ακριβή ευθυγράμμιση, υψηλή σταθερότητα και ευκολία εγκατάστασης. Ιδανικό για οδήγηση αντλιών, ανεμιστήρων και άλλου εξοπλισμού με κάθετη διάταξη.

6. Κιβώτιο ακροδεκτών

Βρίσκεται στην κορυφή, σφραγισμένο, με εύκολη πρόσβαση στους ακροδέκτες. Είναι δυνατή η σύνδεση "αστέρι" ή "δέλτα" για δίκτυο 660 V. Οι ακροδέκτες είναι ανθεκτικοί στη θερμότητα, η επαφή είναι αξιόπιστη.

1. Υψηλή ενεργειακή απόδοση IE3

Συμμορφώνεται με το εθνικό πρότυπο GB18613, κατηγορίας IE3. Σε σύγκριση με τους συμβατικούς κινητήρες, η απόδοση είναι 3–8% υψηλότερη, γεγονός που παρέχει σημαντική εξοικονόμηση ενέργειας σε μακροχρόνια λειτουργία και συμμορφώνεται με την πολιτική «διπλού άνθρακα».

2. Ειδική έκδοση για 660 V

Σχεδιασμένο για βιομηχανικά δίκτυα 660 V, με την ίδια ισχύ το ρεύμα είναι χαμηλότερο, οι απώλειες γραμμής είναι χαμηλότερες και η πτώση τάσης είναι αμελητέα. Ιδανικό για εξορυκτικές, πετρελαϊκές, χημικές και μεταλλουργικές μονάδες με απομακρυσμένη παροχή ρεύματος.

3. Υψηλή αξιοπιστία και ανθεκτικότητα

Σύστημα μόνωσης κατηγορίας F με έλεγχο θέρμανσης κατηγορίας Β, μεγάλο απόθεμα θερμότητας. Το σώμα από χυτοσίδηρο είναι ανθεκτικό σε κραδασμούς και κραδασμούς. Ο κινητήρας έχει σχεδιαστεί για συνεχή λειτουργία όλο το εικοσιτετράωρο.

4. Αντοχή σε σκληρές συνθήκες

Αυτοαεριζόμενος σχεδιασμός IC411, προστασία IP55, αντοχή στη σκόνη, την υγρασία, τους πιτσιλιές και τα ήπια επιθετικά περιβάλλοντα. Κατάλληλο για τους περισσότερους βιομηχανικούς τομείς.

5. Ευκολία εγκατάστασης και αντικατάστασης

Ο σχεδιασμός του IM V1 συμμορφώνεται με τα πρότυπα IEC, οι διαστάσεις είναι ενοποιημένες. Η αντικατάσταση παλαιών κινητήρων είναι δυνατή χωρίς αλλαγή της βάσης, γεγονός που μειώνει τον χρόνο και το κόστος του εκσυγχρονισμού.

6. Χαμηλό θόρυβο και κραδασμούς

Ο βελτιστοποιημένος ηλεκτρομαγνητικός σχεδιασμός και το σχήμα του ανεμιστήρα μειώνουν τον ηλεκτρομαγνητικό και αεροδυναμικό θόρυβο. Η υψηλή ακρίβεια ζυγοστάθμισης εξασφαλίζει ομαλή λειτουργία και προστατεύει τον οδηγούμενο εξοπλισμό.
